圓柱滾子軸承

2022-11-25

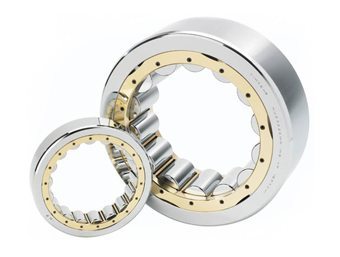

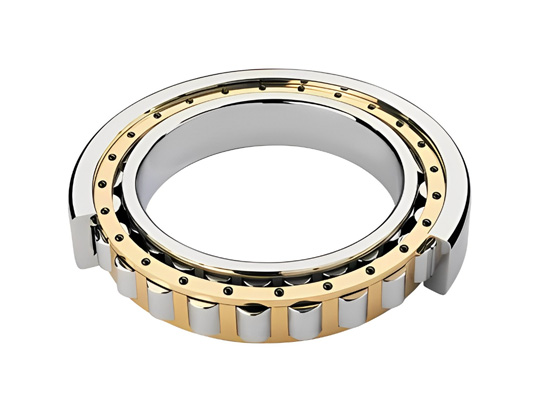

單列圓柱滾子軸承

Timken® 單列 EMA 系列圓柱滾子軸承擁有獨特的保持架設計、獨有的内部幾何結構以及特殊的表面處理,可提供各種尺寸和配置的産品。

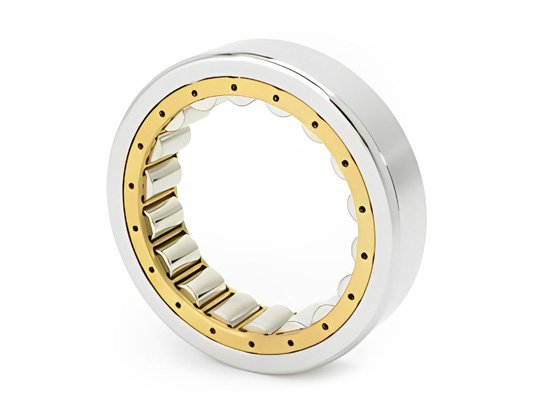

NU型圓柱滾子軸承 (RIU, RU)

N型圓柱滾子軸承(RIN, RN)

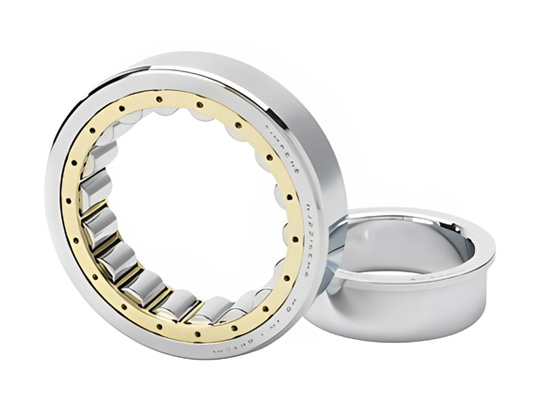

NJ型圓柱滾子軸承(RIJ, RJ )

NF型圓柱滾子軸承(RIF, RF)

NP型圓柱滾子軸承 (RIT, RT)

NUP型圓柱滾子軸承 (RIP, RP)

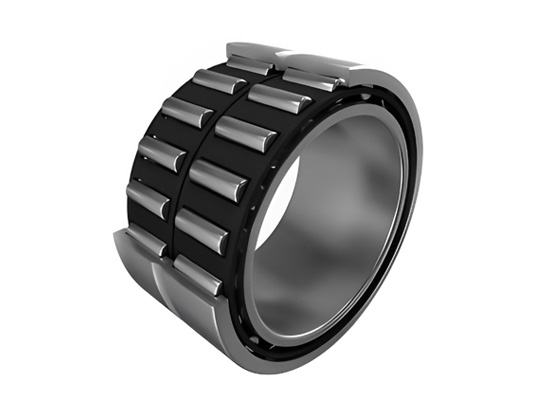

雙列圓柱滾子軸承(NN、NNU)

Timken® 雙列圓柱滾子滾子軸承能提供更高的徑向載荷并且可互換。 NNU 型滾子下直徑以及滾子上直徑均符合 ISO 标準。




雙列圓柱軸承能承受較大的徑向載荷。這些軸承類型可互換,其尺寸、滾子下方直徑(NNU型)以及滾子上方直徑(NN型)均遵循ISO/DIN标準。用戶可改用其他廠家生産的内圈,滾子除外。

尺寸範圍:15mm内徑至2000mm外徑

設計特性

按照ISO/DIN規定的互換尺寸設計。

整套組件形式出售。

同樣尺寸範圍内也提供單列産品。

當前設計使用NN、NNU命名。

采用鑽削兜孔、指形黃銅保持架的标準保持架設計。

應用場合

齒輪傳動裝置、切頭剪、軋鋼廠、機床

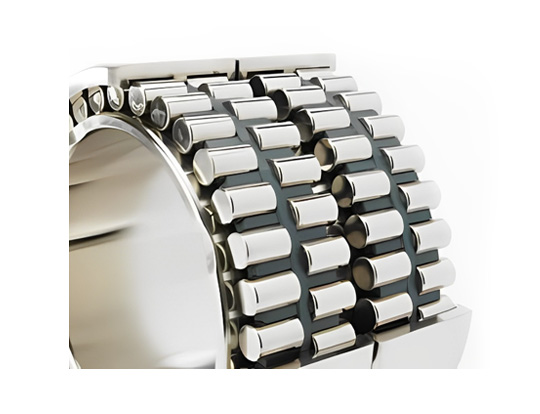

多列圓柱滾子軸承

Timken® 四列圓柱滾子軸承是爲應對中高轉速、高徑向載荷、高溫和雜質污染嚴重的應用工況而設計的。




四列圓柱滾子軸承幾乎僅限于金屬加工行業使用,在加工鋼材、鋁材和其他金屬的軋機中能承受高徑向載荷。

尺寸範圍:内徑 145 mm 到 1040 mm

設計特點

設計可承受極高的徑向載荷。無軸向承載能力。

可選擇直孔或圓錐孔。

内圈與外組裝件可互換。

應用場合

支承輥、工作輥、水泥破碎設備

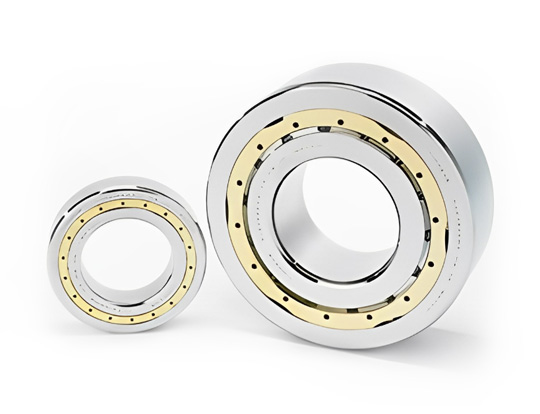

單列滿裝

滿裝 (NCF) 單列 Timken® 軸承的内外圈上帶有一體式擋邊。 軸承還可以承受單方向的軸向載荷并允許輕微的軸向位移。





尺寸範圍:100 毫米内徑至 2000 毫米外徑

設計特點

可按 ISO/DIN 規定的可互換尺寸設計(如适用)。

成套軸承出售。

提供同一尺寸範圍的單列和雙列産品。

标準設計采用了 NCF 和 NNCF 命名規則。

滿裝結構,不包括保持架。

高承載量,但工作速度可能成爲問題,需要嚴格的應用審查。

組件外圈設計提供了很高的内部軸向浮動能力。

應用場合

齒輪傳動系統、飛剪設備、軋機、一般工業

雙列滿裝圓柱滾子軸承

雙列圓柱滾子軸承用于齒輪傳動裝置、軋機和機床。該款軸承專門爲滿足更高的強度而設計,适用于需要承受徑向載荷的應用。




鐵姆肯公司現提供更廣泛的滿裝圓柱滾子軸承,可Z大程度地提高給定規格封套中的滾子數量,從而滿足對更高徑向載荷能力的需求。經過擴展的産品涵蓋了多個系列的單列和雙列設計,Z小内徑是 100 毫米。

尺寸範圍:100 毫米内徑至 2000 毫米外徑

設計特點

可按 ISO/DIN 規定的可互換尺寸設計(如适用)。

成套軸承出售。

提供同一尺寸範圍的單列和雙列産品。

标準設計采用了 NCF 和 NNCF 命名規則。

滿裝結構,不包括保持架。

高承載量,但工作速度可能成爲問題,需要嚴格的應用審查。

組件外圈設計提供了很高的内部軸向浮動能力。

應用場合

齒輪傳動系統、飛剪設備、軋機、一般工業

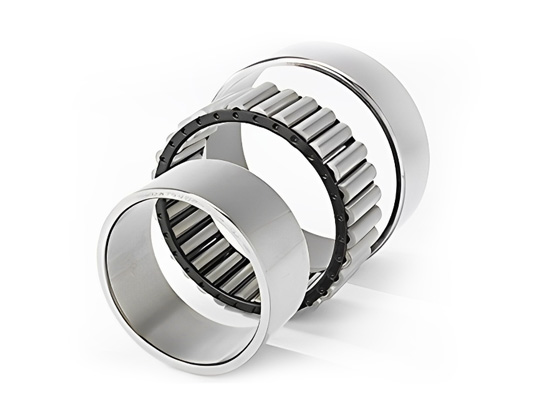

應用于連鑄機的 ADAPT®系列軸承

Timken® ADAPT® 軸承集圓柱滾子軸承與調心滾子軸承兩者的設計優點于一體,是一個易于組裝的、具有高負載能力的配置。 是偏心和軸向位移并存的應用的理想選擇。




Timken® ADAPT®系列軸承專爲連鑄機設計,确保設備可靠而高效的運轉。ADAPT®系列軸承在傳統圓柱和調心滾子軸承的設計基礎上進行了創新,因此,用戶可兼得兩類設計的好處。

軸承由内外圈以及滾子保持架組件組成。保持架定位滾子,可避免滾子在裝卸過程中受損。

獨立組件使安裝、拆卸和檢查過程簡化。軸承内圈和外圈可任意方向安裝,避免安裝錯誤,并且無需任何工具。

目前可供尺寸範圍: 内徑100mm至170mm(3.94 in. 至 6.69 in.)。

應用

扇形段的浮動端支撐

設計特點

滿裝滾子設計,配有保持架以免掉落。

同時具備補償偏心和軸向位移能力。

獨特的内部幾何構型可優化接觸應力和滾子穩定性。

标準ISO尺寸易于與Toroidal及調心滾子軸承的互換。

高靜态徑向承載能力Z大化可靠性。
